ПРИБОРЫ ДЛЯ НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ | ПРИБОРЫ И ИНСТУРМЕНТЫ

Весь инструмент, предназначенный для нефтегазовой промышленности, выполнен из коррозионно-стойких материалов, что позволяет эксплуатировать его не только в закрытых помещениях, но и на открытом воздухе при температуре воздуха от минус 20°С до плюс 35°С.

Микрометры специальные МКН

Модификация микрометра	Диапазон измерений, мм	Предел допускаемой погрешности, мкм	Габаритные размеры, мм
МКН 750	650 - 750	± 16,0	985 х 75 х 570
МКН 850	750 - 850	± 16,0	1035 х 75 х 605
МКН 1050	950 - 1050	± 20,0	1235 х 75 х 705
МКН 1250	1150 - 1250	± 20,0	1445 х 75 х 910

Приспособление микрометрическое ГМС

Приспособление микрометрическое ГМС ТУ 3934-136-002521072 - предназначено для определения глубины дефектов (вмятин, усадки, выбоин) на поверхности труб магистральных нефте и газопроводов.

В качестве измерительного устройства используется глубиномер ГМ-100-2 ГОСТ 7470-92 с ценой деления 0,01 мм.
Приспособление имеет сменные измерительные наконечники длиной 50, 75, 100 мм и набор опорных планок длиной 200, 550 мм, оснащенных твердым сплавом, позволяющих базировать приспособление на неповрежденный участок трубы над контролируемым дефектом.

Обозначение приспособления микрометрического ГМС при заказе: Приспособление микрометрическое ГМС ТУ 3934-136-002521072

Угломер маятниковый типа 3УРИ-Н

Угломер маятниковый типа 3УРИ-Н ТУ 3949-151-00221072-2004 - предназначен для измерения дефектов труб магистральных и технологических трубопроводов.

Угломер изготовлен из коррозионно-стойких материалов, измерительная поверхность оснащена твердосплавными пластинками шириной 3 мм.

Обозначение угломера маятникового типа 3УРИ-Н при заказе: Угломер маятниковый типа 3УРИ-Н ТУ 3949-151-00221072-2004

Технические характеристики:

Диапазон измерений	0-360°
Цена деления шкалы	1°
Основная погрешность на всем диапазоне измерений	±1°
Размах показаний не превышает	30'
Габаритные размеры, мм	100х20х90
Масса, кг	0,2

Штангенглубиномер специальный ШГН-250

Штангенглубиномер специальный ШГН-250 ТУ 3933-156-00221072-2005 - предназначен для измерения глубины дефектов труб магистральных и технологических трубопроводов.

Штангентрубомер состоит из (см. рисунок): рамки 1,нониуса 2,стопорного винта 3, штанги 4, заостренного измерительного наконечника 5.

Обозначение штангенглубиномера специального ШГН-250 при заказе: Штангенглубиномер ШГН-250 ТУ 3933-156-00221072-2005

Технические характеристики:

Диапазон измерений штангенглубиномера, мм	Значение отсчета по нониусу, мм	Предел допускаемой погрешности, мм
0 - 250	0,05	± 0,05

Штангентрубомеры типа ШТН

Штангентрубомеры типа ШТН ТУ 3933-152-00221072-2003 - предназначены для измерений наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

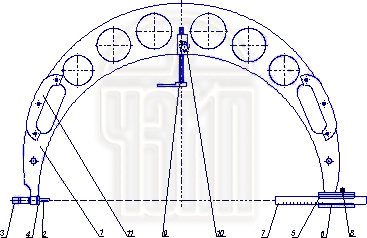

Штангентрубомер состоит из (см. рисунок): скобы 1, на одном конце которой расположена головка, включающая в себя: ходовой винт 2 с измерительной поверхностью; барабан 3, вращающий ходовой винт; стопорную гайку 4, которая стопорит ходовой винт в требуемом положении, а на другом конце расположена рамка 5 с нониусом 6 и штангой 7 с измерительной поверхностью на торце. Штанга фиксируется в нужном положении винтом 8. Штангентрубомер имеет упор 9, который устанавливается по диаметру контролируемой трубы и закрепляется с помощью гайки 10.

-Цена деления, мм 0,05
-Измерительное перемещение штанги, мм 100

Обозначение штангентрубомеров ШТН при заказе: Штангентрубомер ШТН ТУ 3933-152-00221072-2003

Технические характеристики:

Модификация штангентрубомера	Диапазон измерений, мм	Предел допускаемой погрешности, мкм	Габаритные размеры, мм
ШТН 750	650 - 750	± 0,10	980 х 60 х 580
ШТН 850	750 - 850	± 0,10	1080 х 60х 650
ШТН 1050	950 - 1050	± 0,15	1280 х 60 х 760
ШТН 1250	1150 -1250	± 0,15	1510 х 80 х 970
