Автоколлиматоры АКУ (ТУ3-3.2254-90), АКТ

Применяются для работ, требующих точных измерений малых угловых величин:

непрямолинейности горизонтальных и вертикальных направляющих;
отклонений от плоскостности;
взаимного углового расположения осей и плоскостей изделий в пространстве.

Обозначение автоколлиматора АКУ-1 при заказе: Автоколлиматор АКУ-1

Технические характеристики:

Модель	АКУ-0,2	АКУ-0,5	АКУ-1	АКТ-15	АКТ-60
Цена деления, "	0,2	0,5	1	15	60
Диапазон измерений, "	10	20	40	25	60
Погрешность при однокоординатных измерениях, "	1,5	3	5	10	45
Погрешность при двухкоординатных измерениях, "	3	6	10	15	60
Увеличение	х58	х29	х14,5	х23	х5,6
Габаритные размеры, мм	535х130х145	430х130х145	300х130х145	450х70х130	240х120х38
Масса, кг	4,6	3,8	2,2	3,6	0,58

Головки делительные оптические ОДГЭ (ГОСТ 13.168-69)

Предназначены для угловых измерений и делительных работ. На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.

Обозначение головки оптической делительной ОДГЭ-5 с ценой деления 5” при заказе: Головка делительная оптическая ОДГЭ-5

Технические характеристики:

Наименование	Значение
Пределы измерения углов	0-360°
Углы установки оси шпинделя относительно основания	0-90°
Диаметр изделия, измеряемого в центрах. мм, не более	300
Цена деления отсчетной шкалы: ОДГЭ-5 ОДГЭ-20	5" 20"
Длина изделия, измеряемого в центрах, мм, не более: при малой станине при большой станине	600 1100
Габаритные размеры, мм, не более: головки задней бабки станины малой станины большой	280х395х250 270х85х195 1320х385х230 1825х385х275
Масса, кг, не более: головки задней бабки станины малой станины большой осветителя	60 15 160 230 10

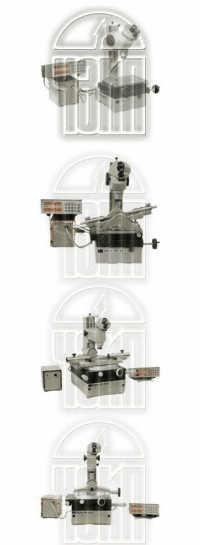

Инструментальный микроскоп ИМЦЛ (ТУ3-3.2387-91; ТУ3-32186-89)

в проходящем и отраженном свете наружных линейных размеров и диаметров валов;
углов изделий до 360° по угломерной головке и круглому столу;
резцов, фрез, кулачков и другого инструмента, а также шаблонов любой конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа.

Измерение можно проводить в прямоугольных и полярных координатах:

резьбы метчиков по диаметру, шагу и углу профиля;
резьбовых калибров по шагу, углу профиля, прямолинейности профиля и внутреннему диаметру;
конусных калибров, цилиндрических и конусных втулок, радиусных профилей;
расстояний между центрами отверстий.

Обозначение инструментального микроскопа ИМЦЛ 100х50А при заказе: Микроскоп инструментальный ИМЦЛ 100х50А
Обозначение инструментального микроскопа ИМЦЛ 100х50Б при заказе: Микроскоп инструментальный ИМЦЛ 100х50Б

Микроскопы инструментальные ИМЦЛ:

Величина	Диапазон измерения длин, мм		Тип стола		Тип колонки
Величина	в продольном направлении	в поперечном направлении	поворотная плита	круглый стол	наклоняемая	не наклоняемая
ИМЦЛ 100х50, А	100	50	–	–	–	Да
ИМЦЛ 150х50, Б	150	50	–	–	Да	–
ИМЦЛ 150х75 (1), А	150	75	–	Да	–	Да
ИМЦЛ 150х75 (2), А	150	75	Да	–	Да	–
ИМЦЛ 150х75 (1), Б	150	75	–	Да	–	Да
ИМЦЛ 150х75 (2), Б	150	75	Да	–	Да	–
ИМЦЛ 200х75, А	200	75	–	–	–	Да
ИМЦЛ 200х75, Б	200	75	–	–	Да	–

Технические характеристики:

Модель	ИМЦЛ 100х50А	ИМЦЛ 150х50Б
Диапазон измерения длин, мм - в продольном направлении - в поперечном направлении	0-100 0-50	0-150 0-50
Увеличение объектива микроскопа, крат	1; 3; 5; 10; 20; 40	1; 1,5; 3; 5; 10; 20; 40
Дискретность отсчета линейных перемещений, мм	0,0002
Максимальный диаметр изделия, устанавливаемого в центрах бабки, мм	85
Погрешность при измерении линейных размеров, мм	±0,003
Габаритные размеры, мм, не более	370х355х540	450х570х590
Масса, кг, не более	40	80

Комплектность:

Микроскоп
Два устройства цифровых отсчетных УЦО-11
Головка окулярная угломерная
Осветитель
Объектив 3x
Жгут О-С-ВМ-11-5-1000

Принадлежности:

Объектив 1x
Объектив 5x
Объектив 1,5x
Объектив 10x
Бабка с горизонтальной линией центров
Призма для бесцентровых предметов
Оправа (центрировочная)
Осветитель (для работы в отраженном свете с большим увеличением)
Осветитель (для работы в отраженном свете с малым увеличением)
Подставка левая
Подставка правая
Валик контрольный
Прижим
Стекло предметное
Четыре ручки
Чехол
Салфетка

Запасные части:

Два предметных стекла
Две лампы КГМ12-40
Лампа МН6,3-0,3
Лампа КМ12-90
Три вставки плавкие ВП1-1-2А

Инструмент:

Отвертка

Эксплуатационная документация:

Микроскоп инструментальный ИМЦЛ 150x50,А. Паспорт
Устройство цифровое отсчетное УЦО-11. Паспорт

По требованию заказчика микроскоп может дополнительно комплектоваться следущими принадлежностями:

Контактное приспособление для измерения отверстий
Объектив 40x
Объектив 20x
Головка двойного изображения
Головка окулярная с набором профилей и резьб
Головка окулярная с дугами разной кривизны
Окулярный двухкоординатный микрометр
Головка двойного изображения в дополнительных цветах
Центровая бабка с высокими центрами
Приспособление для крепления ножей
Приспособление для крепления ножей (на бабке с высокими центрами)
Устройство наведения телевизионное
Руководство по эксплуатации миниатюрной телевизионной установки МТУ-1
Отражатель
Штриховая мера длинны с ценой деления 1мм, длинной 50мм (погрешность аттестации не более 0, 0005мм)
Измерительные ножи ГП

Приспособления, поставляемые по требованию заказчика, могут быть приложены, если это требование оговорено в заказ-наряде на поставку прибора, а также поставлены по отдельному заказу. Стоимость их не входит в стоимость обязательного комплекта.

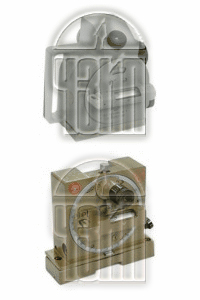

Квадранты механические и оптические К (ГОСТ 10908-75) и КО (ТУ3-3.179-81; ТУ3-3.1387-82)

Квадранты механические с уровнем, исполнения К-1 предназначены для измерения и установки углов наклона в вертикальной плоскости от 0 до 90°

Обозначение квадранта механического К-1 при заказе: Квадрант механический К-1 ГОСТ 10908-75

Технические характеристики:

Величина	Значение
Диапазон измерения углов, делений угломера	0-00 – 15-00
Цена деления шкалы зубчатого сектора, делениям угломера	25
Цена деления направляющей дуги, делений угломера	0-00,5 (½ дел. угломера)
Цена деления ампулы уровня, "	60±6
Погрешность показаний квадранта при измерении любых углов от 0 до 90° (0-00 – 15-00 дел. угломера), делений угломера	±0,5
Масса прибора, кг	1,13
Масса прибора с принадлежностями и футляром, кг	2,05
Габариты футляра, мм, не более	228х215х56

Квадранты оптические предназначены для измерения углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости.

Применяются для проверки:

угловых поверхностей шаблонов;
углов заточки на крупных режущих инструментах;
направляющих линеек и зажимных приспособлений уровней;
направляющих станков и опорных плит;
угломерных измерительных приборов.

Квадранты КО-10 (ТУ3-3.179-81), КО-60(ТУ3-3.179-81), КО-60М (ТУ3-3.1387-82) отличаются точностью измерений, т.е. ценой деления шкалы отсчетного устройства, КО-60М имеет магнитное основание.

Обозначение квадранта оптического КО-10 при заказе: Квадрант оптический КО-10 ТУ3-3.179-81

Технические характеристики:

Модель	КО-10	КО-60, КО-60М
Предел допускаемой погрешности квадранта, "	±10	±30
Цена деления шкалы отсчетного устройства, "	10	60
Диапазон измерений углов по лимбу, °	0-360	±120
Цена деления шкалы основного уровня, "	15	30
Цена деления шкалы лимба, "	20	60
Цена деления наружной шкалы, °	5	1
Габаритные размеры, мм	165х120х165	155х90х160
Масса, кг	4	3,5

Микроскоп центроискатель оптический ЦО-2 (ТУ3-3.313-85)

Предназначен для визирования и совмещения центра шпинделя станка с центрами разметочных знаков, нанесенных на детали

Обозначение микроскопа центроискателя оптического ЦО-2 при заказе: Микроскоп центроискатель оптический ЦО-2

Технические характеристики:

Величина	Значение
Увеличение объектива, крат	3
Рабочее расстояние объектива, мм	57,6
Увеличение микроскопа, крат	36
Поле зрения микроскопа, мм	4,5
Диапазон фокусировки окуляра, дптр	±5
Габаритные размеры, мм	230х85х290
Масса, кг	3,3

Микроскопы отсчетные МПБ-2, МПБ-3 и микроскопы МС2-3А

Микроскоп отсчетный типа МПБ-2 предназначен для измерения отпечатка (лунки), образуемого на поверхности различных металлов при определении твердости по методу Бринелля

Принцип работы микроскопа основан на сравнении изображения отпечатка, получаемого от вдавливания шарика в исследуемый материал под определенной нагрузкой, со шкалой сетки

Примеры обозначения микроскопа отсчетного типа МПБ-2 при заказе: Микроскоп МПБ-2 ТУ3-3.824-78

Технические характеристики:

Максимальный диаметр измеряемого отпечатка, мм	6,5
Цена деления шкалы, мм	0,05
Поле зрения, мм, не менее	8,5
Увеличение микроскопа, крат	24±5%
Предел допускаемой основной погрешности при измерении микроскпом: на длине до 2 мм (на любом интервале шкалы), мм на всей длине шкалы, мм	±0,01 ±0,02
Оцифровка шкалы	через 1 мм
Габаритные размеры, мм, не более: высота (в крайнем верхнем положении) диаметр	202 50
Масса, кг, не более	0,48

Микроскоп отсчетный типа МПБ-3 предназначен для измерения отпечатка (лунки), образуемого на поверхности различных металлов при определении твердости по методу Бринелля

Принцип работы микроскопа основан на сравнении изображения отпечатка, получаемого от вдавливания шарика в исследуемый материал под определенной нагрузкой, со шкалой сетки

Примеры обозначения микроскопа отсчетного типа МПБ-2 при заказе: Микроскоп МПБ-2 ТУ3-3.2182-89

Технические характеристики:

Наименование, единица измерения	Объектив 4х	Объектив 2х
Максимальный диаметр измеряемого отпечатка, мм	3,5	7,0
Цена деления, мм	0,02±0,0025	0,04±0,005
Поле зрения, мм, не менее	4,5	9,0
Увеличение микроскопа, крат	50±2,5	25±1,2
Предел допускаемой абсолютной погрешности, мм: на диапазоне измерений 0-1,5 (на любом интервале) на диапазоне измерений 0-3,0 (на любом интервале) на диапазоне измерений 0-3,5 на диапазоне измерений 0-2,0 (на любом интервале) на диапазоне измерений 0-7,0	±0,006 ±0,012 ±0,02	±0,01 ±0,02
Пределы установки окуляра, дптр	±4	±4
Мертвый ход установочного кольца, мм, не более	1,2	1,2
Боковоесмещение точки наводки, мм,не более	0,04	0,04
Габаритные размеры, мм, не более: высота (в крайнем нижнем положении) диаметр	203 53	203 53
Масса микроскопа, кг, не более	0,3	0,3
Масса микроскопа с принадлежностями, кг, не более	2,0	2,0

По желанию заказчика мкроскоп может быть дополнительно укомплектован осветителем АФ5.142.331

Микроскоп типа МC2-3A предназначен визирования при работе на зубошлифовальных станках моделей 5В830 и 5В832. С помощью микроскопа производится контроль правки нитки абразивного червяка.

Микроскоп устанавливается и закрепляется на откидном кронштейне станка по посадочному диаметру тубуса. Поворотом диоптрийного кольца добиваются резкого изображения штрихов сетки.
Затем микроскоп выставляется в рабочее положение, т.е в положение, при котором получается резкое изображение детали (инструмента) на сетке.

Примеры обозначения микроскопа отсчетного типа МС2-3А при заказе: Микроскоп МС2-3А ТУ3-3.1352-76

Технические характеристики:

Наименование, единица измерения	Величина
Вид микроскопа	Изогнутый на 60°
Фиксирующий элемент	Шпонка
Увеличение микроскопа, крат	30±1,5
Линейное поле зрения, мм, не менее	5
Рабочее расстояние, мм	92±5
Посадочный диаметр, мм	25С
Точность центрирования, мм	0,005
Фокусировка окуляра, дптр	±5
Габаритные размеры, мм, не более:	225х80х40
Масса, кг, не более	0,9

Ножи измерительные тип РПБ, РЛБ, РПМ, РЛМ, ГП (ГОСТ 7013)

Предназначены для измерения методом осевого сечения резьбовых калибров с шагом более 0,5 мм и углом подъема до 7°30’ и гладких калибров

Изготавливаются следующих типов: РПБ, РЛБ, РПМ, РЛМ, ГП - резьбовые правые/левые, большие/малые и гладкие прямые. Правые/левые ножи отличаются только положением рабочей грани. Правые резьбовые ножи служат для установки их по правым сторонам профиля витков, обращенных к наблюдателю, левые – для установки по левым сторонам профиля витков

Обозначение ножей измерительных резьбовых правых больших при заказе: Ножи измерительные РПБ ГОСТ 7013

Технические характеристики:

Тип ножей	Ширина ножей	Рабочий размер
РПБ, РЛБ	5,0-0,160	0,9±0,0005
РПМ, РЛМ	3,5-0,160	0,3±0,0005

Преобразователи линейных перемещений фотоэлектрические ПЛФ (АЛ2.784.101)

Преобразователи линейных перемещений предназначены для преобразования измеряемого перемещения подвижных частей механизмов в последовательность электрических сигналов, содержащих информацию о величине и направлении этого перемещения

Обозначение преобразователя ПЛФ при заказе: Преобразователь линейных перемещений фотоэлектрический ПЛФ

Технические характеристики:

Модель	ПЛФ	ПЛФ-К (с блоком УПИ)	ПЛФ-С (с блоком УЦО)
Длина преобразуемых перемещений, мм	50; 75; 100; 120; 150; 170; 220; 270; 340; 370; 420; 470; 520; 540; 570; 620; 720; 770; 820; 920; 1020; 1140; 1240
Предел основной погрешности, мкм: 3 кл. точности 4 кл. точности	2.0 +4.5L 5,0+8,0L где L - длина в м
Исполнение	Закрытое, в корпусе с уплотнением
Дискретность информации о перемещении, мкм	аналоговая	1	0,2
Максимальная скорость преобразуемого перемещения, м/мин, не менее	48	20	12
Длина соединительного кабеля, м	3,1	20	<10
Масса, кг	0,46-1,5	2	6

Проектор измерительный ПИ (АЛ3.826.105ТУ; ТУ3-3.2091-88; ТУ3-3.2259-91)

Проектор измерительный ПИ 360ЦВ1 с цифровым отсчетом на индикаторном табло, с расположением оптической оси объектива в вертикальной плоскости предназначен для измерения и контроля линейных и угловых размеров в проходящем и отраженном свете.

Проектор измерительный ПИ 600ЦВ1 с цифровым отсчетом на индикаторном табло, с расположением оптической оси объектива в вертикальной плоскости предназначен для измерения и контроля линейных и угловых размеров в проходящем и отраженном свете.

Проектор измерительный ПИ 300ЦВ предназначен для измерения, контроля линейных и угловых размеров в проходящем и отраженном свете в прямоугольной и полярной системах координат с исполь-зованием преобразователей ПЛФ и цифровой обработкой результатов измерения устройством УЦО-209С, в частности: резьбовых изделий, режущего инструмента, профильных шаблонов, лекал, кулачков, валов, конусов, печатных плат и т.д.

Проекторы рассчитан для работы в измерительных лабораториях и цехах предприятий точного приборостроения, машиностроения, в инструментальном производстве, а также в лабораториях научно-исследовательских институтов.

Проекторы обеспечивают:

проверку точности профиля по его теневому контуру в проходящем свете;
проверку деталей, имеющих на поверхности разметку в виде точек, в отраженном свете;
измерение методом сравнения детали с эталонным чертежом;
измерение шага резьбы, углов;
вычерчивание контура детали, со спроецированного изображения на кальке;
фотографирование изображения детали.

Обозначение измерительного проектора ПИ-360ЦВ1 при заказе: Проектор измерительный ПИ-360ЦВ1

Технические характеристики:

Модель	ПИ-360ЦВ1	ПИ-600ЦВ1	ПИ-300ЦВ
Диаметр экрана, мм	360	600	300
Линейное увеличение, крат	10; 20; 50; 100; 200; 500	10; 20; 50; 100; 200	10; 20; 50; 100
Пределы измерений, мм: в продольном направлении в поперечном направлении в вертикальном направлении	50 25 85	150 75 90	150 75 85
Дискретность отсчета, мм	0,001	0,001	0,001
Максимальная масса, устанавливаемая на измерительном столе, кг	4	15	20
Габаритные размеры, мм	700х800х1600	1700х2075х1950	780x470x1000
Масса, кг	150	600	120

Скамья оптическая ОСК-2ЦЛ (ТУ3-3.012-79)

Предназначена для исследований оптических и оптико-электронных систем, а также отдельных оптических деталей по качеству изображения, для измерения оптических и пространственно-энергетических характеристик.

Оптическая скамья может быть использована для макетирования, сборки и юстировки различных оптических систем, для демонстрационно-учебных и научно-исследовательских работ.

Обозначение скамьи оптической ОСК-2ЦЛ при заказе: Скамья оптическая ОЦЛ-2ЦЛ

Технические характеристики:

Величина	Значение
Диаметр объектива коллиматора, мм	148
Предел разрешения объектива коллиматора, "	0,96
Фокусное расстояние объектива коллиматора, мм	1600
Диаметр объектива зрительной трубы, мм	50
Предел разрешения зрительной трубы, "	3
Увеличение микроскопа, крат	32, 80, 120
Наибольшие габаритные размеры, мм	470х310х550

Узлы оптической скамьи ОСК-2ЦЛ:

Коллиматор
Автоколлиматор АКТ-15
Автоколлиматор АКТ-60
Микроскоп
Объектив
Микрообъектив
Уровень накладной
Оправа универсальная
Столик с крестообразным кремальерным перемещением
Столик с двумя взаимно перпендикулярными перемещениями при помощи микровинтов с фотоэлектрическими преобразователями
Столик с одним микрометрическим перемещением
Столик поворотный
Столик накладной диаметром 150мм
Столик накладной диаметром 200мм
Столик накладной диаметром 200мм
Столик упрощенный
Держатели для исследуемых коллиматоров и зрительных труб
Суппорт с вращающейся оправой

Стилоскоп универсальный СЛУ (ТУ3-3.1844-84)

Применяется для быстрого визуального качественного и сравнительного количественного спектрального анализа черных и цветных сплавов в видимой области спектра. Универсальный стилоскоп применяется для экспрессных анализов, к точности которых не предъявляются высокие требования. Анализу могут быть подвергнуты образцы любых размеров и форм как непосредственно на месте, где расположен объект анализа, так и в лабораторных условиях.

Обозначение стилоскопа универсального СЛУ при заказе: Стилоскоп СЛУ

Технические характеристики:

Величина	Значение
Рабочий спектральный диапазон, нм	от 390 до 700
Обратная линейная дисперсия, нм/мм: для области 390нм для области 470нм для области 700нм	1,65 3,5 13,34
Предел разрешения, нм	0,089
Фокусное расстояние объектива, мм	322,2
Габаритные размеры, мм: стилоскопа блока питания источника света	175х190х695 375х150х350 300х180х380
Масса комплекта, кг, не более	35

Устройства навесные оптические ЛЮМЕН-1, ЛЮМЕН-1Л (АЛ3.826.039)

Предназначены для отсчета линейных перемещений подвижных рабочих органов металлорежущих станков. Направление вращения отсчетного барабана у Люмен-1 - по часовой стрелке, у Люмен-1Л - против

Обозначение навесного оптического устройства Люмен-1 при заказе: Навесное оптическое устройство Люмен-1

Технические характеристики:

Величина	Значение
Увеличение системы точного отсчета, крат	15
Увеличение лупы грубого отсчета, крат	1,6
Цена деления, мм	0,01
Предельная погрешность, мм	0,008
Габаритные размеры, мм	140х125х155
Масса, кг	2,8

Устройства оптические отсчетные ИЗП-36БМ, ИЗП-36НВ (АЛ3.826.092; АЛ3.826.042)

Предназначены для отсчета угла поворота стола горизонтально-расточного станка модели 2620В на 90°, 180°, 270°, 360°

Обозначение оптического отсчётного устройства ИЗП-36БМ при заказе: Оптическое отсчётное устройство ИЗП-36БМ

Технические характеристики:

Величина	Значение
Увеличение, крат	10
Точность отсчета, мм	0,01
Масса, кг	3,1
Габаритные размеры устройства, мм	205х85х130
Габаритные размеры зеркала, мм	85х80х50
