 ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ (мод. 75511, 75512)
Преобразователи индуктивные предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в системах для линейных измерений.
Преобразователи выполнены в виде единого модуля. Присоединительный разъем - РС7ТВ
Пример обозначения при заказе преобразователя индуктивного модели 75511 класса точности 1: "Преобразователь индуктивный мод. 75511 кл. точности 1; ТУ 3946-025-00221190-2001"
Технические характеристики:
| Класс точности |
0 |
1 |
| Диапазон измерений, мм |
±1 |
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±20 мкм
±200 мкм
±1000 мкм |
0,12
1,2
4,0 |
0,18
1,8
5,0 |
| Измерительное усилие в положении, соответствующем электрическому нулю, Н |
1 |
| Колебание измерительного усилия в рабочем диапазоне перемещений, Н, не более |
0,25 |
| Напряжение/частота питания (В/кГц) |
6±0.1/20±0.1 |
| Рабочий ток, мА, не более |
5 |
Масса, кг:
модели 75511 (прямой вывод кабеля)
модели 75512 (боковой вывод кабеля) |
0,11
0,16 |
ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ (мод. 75531, 75532)
Преобразователи индуктивные предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в измерительных системах восьмиканальной (мод. 76530) или двухканальной (мод. 76506).
Преобразователи выполнены в виде единого модуля. Присоединительный разъем - DB9
Пример обозначения при заказе преобразователя индуктивного модели 75531: "Преобразователь индуктивный мод. 75531"
Технические характеристики:
| Диапазон измерений, мм |
±1 |
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±25 мкм
±200 мкм
±1000 мкм |
0,3
0,6
6,0 |
| Измерительное усилие в положении, соответствующем электрическому нулю, Н |
1 |
| Колебание измерительного усилия в рабочем диапазоне перемещений, Н, не более |
0,25 |
| Напряжение/частота питания (В/кГц) |
6±0.1/20±0.1 |
| Рабочий ток, мА, не более |
5 |
Масса, кг:
модели 75531 (прямой вывод кабеля)
модели 75532 (боковой вывод кабеля) |
0,11
0,16 |
ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ ВСТРАИВАЕМЫЕ (мод. 75513, 75514)
Преобразователи индуктивные встраиваемые предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в системах для линейных измерений.
Преобразователи выполнены с отдельным якорем. Присоединительный разъем - розетка РС7ТВ
Пример обозначения при заказе преобразователя индуктивного модели 75513 с резьбой на концах якоря и гильзы класса точности 1: "Преобразователь индуктивный мод. 75513-01 кл. точности 1; ТУ 3946-025-00221190-2001"
Технические характеристики:
| Класс точности |
0 |
1 |
| Диапазон измерений, мм |
±1 |
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±20 мкм
±200 мкм
±1000 мкм |
0,12
1,2
4,0 |
0,18
1,8
5,0 |
| Напряжение/частота питания (В/кГц) |
6±0.1/20±0.1 |
| Рабочий ток, мА, не более |
5 |
| Общий ход шпинделя (якоря), мм |
+2 - не ограничен |
Масса, кг:
Модели 75513 (прямой вывод кабеля)
Модели 75514 (боковой вывод кабеля) |
0,1
0,13 |
Типоразмеры:
75513, 75514
75513-01, 75514-01
75513-02, 75514-02
75513-03, 75514-03 |
ø8h7/M2.5х0.5
М9х0.5/М2.5х0.5
ш8h7/ш 1.5
М9х0.5/ø 1.5
 |
ПРЕОБРАЗОВАТЕЛИ ИНДУКТИВНЫЕ ВСТРАИВАЕМЫЕ (мод. 75533, 75534)
Преобразователи индуктивные встраиваемые предназначены для преобразования линейных перемещений в электрические сигналы и являются элементами в измерительных системах восьмиканальной (мод. 76530) или двухканальной (мод. 76506).
Преобразователи выполнены с отдельным якорем. Присоединительный разъем - DB9
Пример обозначения при заказе преобразователя индуктивного модели 75513 с резьбой на концах якоря и гильзы класса точности 1: "Преобразователь индуктивный мод. 75513-01 кл. точности 1"
Технические характеристики:
| Диапазон измерений, мм |
±1 |
Предел допускаемой погрешности на участках диапазона измерений, мкм:
±25 мкм
±200 мкм
±1000 мкм |
0,3
0,6
6,0 |
| Напряжение/частота питания (В/кГц) |
6±0.1/20±0.1 |
| Рабочий ток, мА, не более |
5 |
| Общий ход шпинделя (якоря), мм |
+2 - не ограничен |
Масса, кг:
модели 75533 (прямой вывод кабеля)
модели 75534 (боковой вывод кабеля) |
0,1
0,13 |
Типоразмеры:
75533, 75534
75533-01, 75534-01
75533-02, 75534-02
75533-03, 75534-03 |
ø8h7/M2.5х0.5
М9х0.5/М2.5х0.5
ш8h7/ш1.5
М9х0.5/ø1.5
|

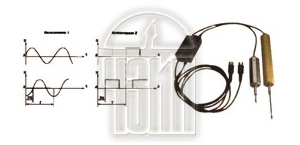

 ПРЕОБРАЗОВАТЕЛИ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ (мод. 19500, 19501, 19510, 19511)
Преобразователи предназначены для преобразования линейных перемещений в периодический электрический сигнал и применяются во всех отраслях машиностроения и приборостроения. Выпускаются двух исполнений: преобразователи исп. 1 имеют квазисинусоидальную форму выходного сигнала; преобразователи исп. 2 имеют форму выходного сигнала в виде прямоугольных импульсов.
Все преобразователи оснащаются присоединительным разъемом РС7ТВ
Пример обозначения при заказе преобразователя с квазисинусоидальным выходным сигналом с диапазоном перемещения наконечника 10 мм и периодом сигналов 20 мкм: "Преобразователь линейных перемещений мод. 19501 исп.1; ТУ 2-034-00221197-008-91"
Технические характеристики:
| Модель | Исполнение | Период выходного сигнала, мкм | Диапазон измерений, Н, мм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | L, мм | Масса, кг |
| 19500 |
1, 2 |
40 |
10 |
2 |
0,6 |
150 |
0.25 |
| 19510 |
1, 2 |
20 |
| 19501 |
1, 2 |
40 |
30 |
3 |
0,7 |
185 |
0.3 |
| 19511 |
1, 2 |
20 |
ПРЕОБРАЗОВАТЕЛИ УГЛА ЦИФРОВЫЕ ФОТОЭЛЕКТРИЧЕСКИЕ (мод. 76404)
Преобразователи предназначены для сопряжения аналоговых источников информации, представленных в форме угла поворота, со средствами цифровой обработки информации.
Преобразователи угла могут быть использованы как в военной технике, так и в различных отраслях народного хозяйства.
Пример обозначения при заказе преобразователя угла цифрового фотоэлектрического с количеством разрядов 12: "Преобразователь угла ФЭП-12 мод. 76404"
Технические характеристики:
| Количество разрядов Информационная емкость, бит |
10 |
12 |
14 |
| 210 |
212 |
214 |
| Диапазон преобразования угла, град. |
0 - 360 |
| Максимальная частота вращения вала, об/с |
10 |
10 |
5 |
| Разрешающая способность |
21' 05,6" (21,1' ) |
5' 16,4" (316,4" ) |
1' 19,1" (79,1" ) |
| Характер вращения вала |
реверсивный |
| Максимальное время преобразования угла, мкс |
6 |
| Тип выходного кода |
двоичный, параллельный |
| Момент силы статического трения, Нм, не более |
0,005 |
| Частота опроса, кГц, не более |
100 |
| Диапазон рабочих температур, ° С |
минус 60 - плюс 85 |
| Уровни выходных сигналов |
ТТЛ-логика |
| Напряжение питания, В |
+5 ± 0,25 |
+12± 0,6 |
-12± 0,6 |
| Потребляемая мощность, Вт, не более |
7,4 |
| Срок службы, час. |
15000 |
| Вид климатического исполнения |
“В” по ГОСТ В 20.39.404 |
| Габаритные размеры блока преобразования угла, мм |
55 х 103 |
| Масса блока преобразования угла, г |
500 |
ПРЕОБРАЗОВАТЕЛЬ УГЛОВЫХ ПЕРЕМЕЩЕНИЙ МНОГОФУНКЦИОНАЛЬНЫЙ ФОТОЭЛЕКТРИЧЕСКИЙ (мод. 76402)
Преобразователь предназначен для измерения угловых перемещений, представленных в форме угла поворота вала сканера в число-импульсный код и передачи его на устройство цифровой обработки информации.
Преобразователь имеет встроенную муфту и полый вал.
Преобразователь двойного применения может использоваться как в военной технике, так и в различных отраслях народного хозяйства.
Пример обозначения при заказе: "Преобразователь угла ГП-864/12 мод. 76402".
Технические характеристики:
| Число импульсов на оборот: первая координатавторая координата |
864*12* |
| Характер вращения вала |
реверсивный |
| Диапазон преобразования угла , град. |
0 - 360 |
| Момент статического трения, Нм , не более |
0,005 |
| Допустимая нагрузка на вал, Н радиальная осевая |
20 20 |
| Диапазон рабочих температур, ° С |
минус 60 - плюс 85 |
| Уровни выходных сигналов |
ТТЛ-логика |
| Напряжение питания, В |
+5 ± 0,25 |
| Вид климатического исполнения |
“В” по ГОСТ В 20.39.404 |
| Габаритные размеры, мм |
Ж 85х53 |
| Масса, г |
600 |
* Число импульсов на оборот может быть изменено по требованию потребителя.
ПРЕОБРАЗОВАТЕЛИ УГЛОВЫХ ПЕРЕМЕЩЕНИЙ ЧИСЛО-ИМПУЛЬСНЫЕ ФОТОЭЛЕКТРИЧЕСКИЕ (мод. 76403)
Преобразователи предназначены для измерения угловых перемещений, представленных в форме угла поворота вала, в число-импульсный код и передаче его на устройства цифровой обработки информации. Формируемые выходные сигналы содержат информацию о направлении и величине угла поворота.
Преобразователи двойного применения могут использоваться как в военной технике, так и в различных отраслях народного хозяйства.
Преобразователи имеют внешнюю муфту, которая может входить в состав поставок.
Пример обозначения при заказе преобразователя число-импульсного фотоэлектрического с количеством отсчетов на один оборот 1024: "Преобразователь число-импульсный фотоэлектрический ГП-1024 мод. 76403".
Технические характеристики:
| Количество отсчетов на один оборот (число импульсов на оборот) |
250, 256, 500, 512, 600, 1000, 1024, 1250, 2000, 2048, 2500, 4096, 5000, 10000, 20000 |
| Диапазон преобразования угла, град. |
0 - 360 |
| Характер вращения вала |
Реверсивный |
| Момент статического трения, Нм, не более |
0,005 |
| Допустимая нагрузка на вал, Н радиальная осевая |
20 20 |
| Диапазон рабочих температур, град. |
Минус 60 – плюс 85 |
| Уровни выходных сигналов |
ТТЛ-логика |
| Напряжение питания, В |
+5 ± 0,25 |
| Потребляемая мощность, Вт, не более |
1,2 |
| Срок службы, час. |
15000 |
| Вид климатического исполнения |
“В” по ГОСТ В 20.39.404 |
| Габаритные размеры, мм |
Ж 60х53 |
| Масса, г |
500 |
 ПРЕОБРАЗОВАТЕЛИ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ (мод. 19500, 19501, 19510, 19511)
Преобразователи предназначены для преобразования линейных перемещений в периодический электрический сигнал и применяются во всех отраслях машиностроения и приборостроения. Выпускаются двух исполнений: преобразователи исп. 1 имеют квазисинусоидальную форму выходного сигнала; преобразователи исп. 2 имеют форму выходного сигнала в виде прямоугольных импульсов.
Все преобразователи оснащаются присоединительным разъемом РС7ТВ
Пример обозначения при заказе преобразователя с квазисинусоидальным выходным сигналом с диапазоном перемещения наконечника 10 мм и периодом сигналов 20 мкм: "Преобразователь линейных перемещений мод. 19501 исп.1; ТУ 2-034-00221197-008-91"
Технические характеристики:
| Модель | Исполнение | Период выходного сигнала, мкм | Диапазон измерений, Н, мм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | L, мм | Масса, кг |
| 19500 |
1, 2 |
40 |
10 |
2 |
0,6 |
150 |
0.25 |
| 19510 |
1, 2 |
20 |
| 19501 |
1, 2 |
40 |
30 |
3 |
0,7 |
185 |
0.3 |
| 19511 |
1, 2 |
20 |
Предел допускаемой погрешности (по входу) - ± Т/4 (где Т – номинальный период выходного сигнала).
 Преобразователи электроконтактные
Преобразователи электроконтактные двухпредельные типов ПП (модель 233), ППО (модели 228, 152811) предназначены для контроля предельных размеров деталей. Преобразователи применяются в контрольных приборах и автоматах
Нормы относятся к проверке предельных преобразователей без арретирования измерительного наконечника и с арретированием или подачей деталей под измерительный наконечник при ско¬рости перемещения измерительного наконечника не более 30 мм/с и частоте арретирования 120 циклов/мин и должны обеспечиваться при работе преобразователя на выпрямленном токе с электрическим режимом: напряжение до 12 В и ток до 0,5 мА – при включении преобразователя в электрическую цепь с активной нагрузкой
Нормы не должны превышать значений при температуре окружающей среды (20±3)°С и относительной влажности до 80% при температуре 23°С
Обозначение преобразователя электроконтактного двухпредельного ППО (модель 228) при заказе: Преобразователь электроконтактный ППО мод. 228
Технические характеристики:
| Параметр | ПП | ППО |
| Предел измерения, мм |
0 – 0,4 |
0 – 1 |
| Ход измерительного стержня, не менее, мм |
1,4 |
3 |
| Цена деления барабана настроечного винта, мм |
0,001 |
0,002 |
| Погрешность настройки контактов*, не более, мкм |
±0,5 |
±0,5 |
| Размах (нестабильность) срабатывания контактов*, не более, мкм |
0,5 |
1,0 |
| Смещение настройки контактов за 25000 измерений*, не более, мкм |
±0,5 |
±1,0 |
| Измерительное усилие в пределах рабочего хода измерительного стержня с отсчетным устройством, не более, Н |
|
5,0 |
| Измерительное усилие в пределах рабочего хода измерительного стержня без отсчетного устройства, не более, Н |
0,3 – 0,6 |
1,0 – 3,0 |
| Колебание измерительного усилия (без отсчетного устройства), не более, Н |
0,2 |
1,5 |
| Средняя наработка на отказ, условных измерений |
2500000 |
2500000 |
| Габаритные размеры, не более, мм |
48х16х83 |
66х19х132,5 |
| Масса, не более, кг |
0,19 |
0,44 |
СИСТЕМА ВОСЬМИКАНАЛЬНАЯ С ИНДУКТИВНЫМИ ПРЕОБРАЗОВАТЕЛЯМИ ДЛЯ ЛИНЕЙНЫХ ИЗМЕРЕНИЙ (мод. 76530)
Система восьмиканальная с индуктивными преобразователями (мод. 75531, 75532, 75533, 75534. Присоединительный разъем - DB9) предназначена для измерения линейных перемещений.
Система содержит блок измерительный нормирующий БИН-8/1, управляемый при помощи программного обеспечения, который преобразует данные измерений в формат RS-232 для их последующей передачи в персональный компьютер.
В качестве средства управления системой используется персональный компьютер IBM PC с процессором Intel Pentium II и выше
Пример обозначения при заказе: "Система восьмиканальная мод. 76530 с индуктивными преобразователями мод. 75531"
Технические характеристики:
| Диапазоны измерений, мкм |
± 1000; ± 100 |
Дискретность отсчета, мкм:
в диапазоне ± 1000 мкм
в диапазоне ± 100 мкм |
0,1
0,01 |
Предел допускаемой погрешности измерительной системы, мкм, не более:
в диапазоне ± 1000 мкм
в диапазоне ± 100 мкм |
6 0,6 |
| Изменение показаний от воздействия усилия 0,6 Н, направленного перпендикулярно к оси измерительного наконечника преобразователя, мкм, не более |
0,2 |
| Масса блока, кг, не более |
4 |
| Габаритные размеры блока мм, не более |
200х190х70 |
| Мощность потребляемая от сети переменного тока, ВА, не более |
10 |
СИСТЕМА ДВУХКАНАЛЬНАЯ С ИНДУКТИВНЫМИ ПРЕОБРАЗОВАТЕЛЯМИ ДЛЯ ЛИНЕЙНЫХ ИЗМЕРЕНИЙ (мод. 76540)
Система двухканальная предназначена для измерения линейных перемещений индуктивными преобразователями (мод. 75531, 75532, 75533, 75534. Присоединительный разъем - DB9). Результаты измерений отображаются на жидкокристаллическом табло электронного блока. Данные измерений могут быть переданы в персональный компьютер.
Система выпускается трех исполнений:
76506 - с одним преобразователем;
76506-01 - с двумя преобразователями;
76506-02 - с двумя преобразователями, программным обеспечением и режимом работы от ПК.
Пример обозначения при заказе системы двухканальной с двумя индуктивными преобразователями: "Система двухканальная мод. 76506-01 с двумя индуктивными преобразователями мод. 75531".
Технические характеристики:
| Диапазоны измерений, мкм |
± 1000; ± 100 |
Дискретность отсчета, мкм:
в диапазоне ± 1000 мкм
в диапазоне ± 100 мкм |
0,1
0,01 |
Предел допускаемой погрешности измерительной системы, мкм, не более:
в диапазоне ± 1000 мкм
в диапазоне ± 100 мкм |
6
0,6 |
Питание от сети 220 В, 50 Гц через сетевой адаптер. Потребляемая мощность от сети переменного тока - не более 5 ВА
СИСТЕМА ЦИФРОВАЯ РАСТРОВАЯ ДЛЯ ЛИНЕЙНЫХ ИЗМЕРЕНИЙ (мод. 19801)
Система двухканальная предназначена для измерения линейных перемещений растровыми преобразователями (мод. 19101.01-02, 19101.01-03. Присоединительный разъем - DB9). Результаты измерений отображаются на жидкокристаллическом табло электронного блока. Данные измерений могут быть переданы в персональный компьютер.
Система выпускается двух исполнений:
19801 - с одним преобразователем;
19801-01 - с двумя преобразователями.
Пример обозначения при заказе системы двухканальной с двумя растровыми преобразователями: "Система двухканальная мод. 19801-01 с двумя растровыми преобразователями мод. 19101.01-02"
Технические характеристики:
| Диапазоны измерений, мкм |
0-30 |
| Дискретность отсчета, мкм |
1 |
| Предел допускаемой погрешности измерительной системы, мкм, не более |
3 |
Питание от сети 220 В, 50 Гц через сетевой адаптер. Потребляемая мощность от сети переменного тока - не более 5 ВА
|
|
