Длиномер пневматический модель 320, совместно с измерительной оснасткой предназначен для измерения линейных размеров путем преобразования изменения расхода воздуха, связанного с измеряемым параметром, в перемещение поплавка относительно шкалы прибора

Длиномеры выпускаются в двух основных модификациях: длиномеры с перенастраиваемой ценой деления шкалы (с возможностью регулирования чувствительности в широких пределах) и длиномеры с определенной ценой деления шкалы

Для расширения эксплуатационных возможностей длиномеров предусмотрены исполнения приборов совместно с приставкой модель 321. Приставка позволяет улучшить метрологические характеристики и уменьшить время срабатывания в ряде случаев измерений линейных размеров, также использовать многосопловую измерительную оснастку с суммарным измерительным зазором до 120 мкм и оснастку, изготовляемую для манометрических приборов, а также оснастку от иностранных пневматических приборов. В соответствии с заказом длиномеры поставляются без измерительной оснастки или с измерительной оснасткой (измерительное сопло или пневматическая пробка по ГОСТ 14864-78 с комплектом из двух установочных колец по ГОСТ 14865-78 для измерения отверстий диаметром от б до 160 мм). Для многомерных измерений по требованию потребителя поставляются секции с отсчетным устройством. По требованию потребителя поставляются специализированные длиномеры для контроля предельных размеров

Длиномеры с ценой деления 0,2 и 0,5 мкм не предусмотрены для измерения диаметра отверстий, т. к. точность не может быть гарантирована из-за существенных погрешностей аттестации установочных мер. Такие длиномеры могут применяться для контроля формы отверстий

Измерения с помощью пневматических длиномеров могут быть выполнены как контактным, так и бесконтактным способом. Длиномеры совместно с измерительной оснасткой позволяют измерять практически любые линейные параметры детали (размер, овальность, конусность, огранку и т. д.), взаимное расположение поверхностей (отклонение от перпендикулярности, соосности и т. д.), а также определять сумму или разность размеров. При оснащении длиномера специальной измерительной оснасткой можно измерять как наружные, так и внутренние размеры деталей, а также измерять нелинейные размеры, например, площадь сечения малых отверстий, начиная от 0,1 мм

Область применения: машиностроительная и приборостроительная промышленность.

Технические характеристики:

Диаметры измеряемых отверстий 6 - 160 мм
Рабочее давление 0,1 - 0,2 МПа

Зубомеры смещения предназначены для определения положения исходного контура относительно наружного диаметра цилиндрических зубчатых колёс внешнего зацепления

Выпускаются четырех типоразмеров

Нормалемер Модель БВ-5045, БВ-5046 (ТУ 2-034-230-88)

Нормалемеры предназначены для измерения отклонения и колебания длины общей нормали цилиндрических зубчатых колёс внешнего зацепления

Нормалемеры оснащены измерительной рычажно-зубчатой головкой 2ИГ и индикатором часового типа ИЧ 10

Прибор активного контроля БВ-П.3156 (ТУ 2-034-519-80)

Прибор активного контроля показывающий механический 3-го класса точности модели БВ-П.3156 по ТУ 2-034-519-80 предназначен для контроля валов с гладкой поверхностью

Приборы в зависимости от комплектации навесными скобами имеют четыре исполнения

Прибор предназначен для поверки измерительных головок и преобразователей с ценой деления не менее 0,5 мкм с верхним пределом измерений до 10 мм, а также нутромеров с ценой деления 0,001 и 0,002 мм и верхним пределом измерений до 50 мм. Поверка измерительных головок может производиться в любом рабочем положении их относительно направления силы тяжести. Прибор оснащен прецизионным масштабным преобразователем перемещений, связанным с растровой измерительной системой мод. 19801

Прогибомер 6-ПАО предназначен для определения величин перемещения отдельных точек конструкций при нагружении их статическими нагрузками: прогибов строительных, мостовых и других ферм, арок, сводов, прогонов, балок, выгибов стоек, осадок фундаментных свай, определения углов поворотов сечений и т.д.

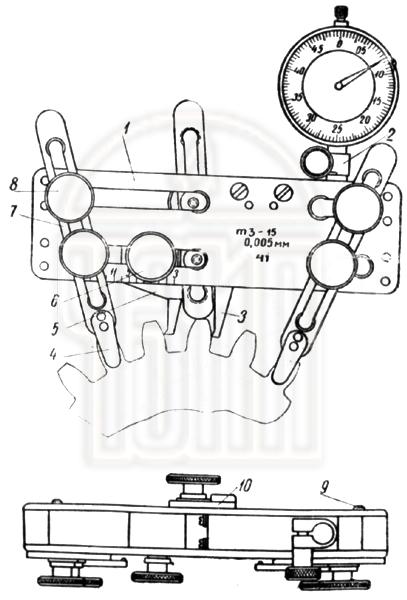

Шагомер для проверки колебания окружного шага Модель БВ-5070 (ТУ 2-034-340-85)

Шагомер предназначен для проверки колебания окружного шага, т. е. разности соседних шагов и накопленной погрешности шага цилиндрических и конических зубчатых колес 2-го, 3-го и 4-го классов точности по ГОСТ 1643

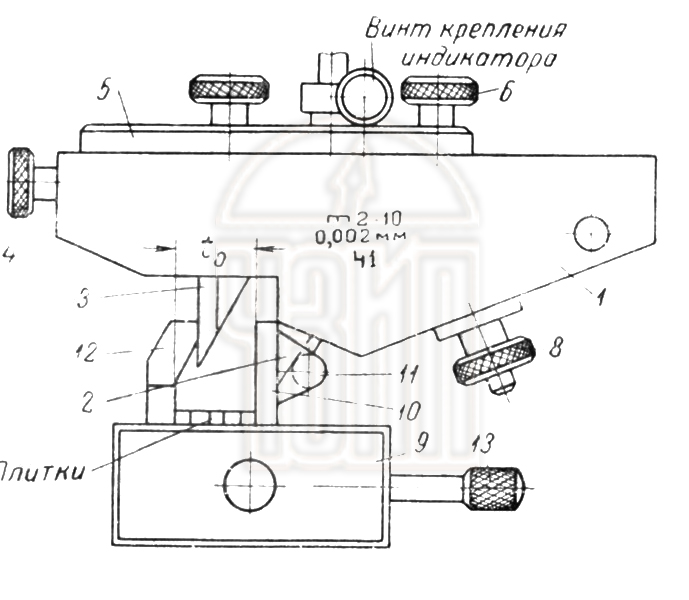

Шагомер для проверки основного шага Модель БВ-5070 (ТУ 2-034-340-85)

Шагомер предназначен для контроля основного шага цилиндрических зубчатых колес (прямозубых и косозубых) 2-го, З-го и 4-го классов точности по ГОСТ 1643 и изготовляется двух размеров: для модулей 2-10 мм и для модулей 8-20 мм

Штангенгзубомеры тип ШЗН (ТУ 2-034-773-89)

Предназначены для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11-и и 12-й степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности

В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и высотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микроподачи, а для их фиксации - стопорные винты

Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Остальные поверхности штангензубомера имеют блестящее хромовое покрытие
