БВ-4298. Прибор для контроля диаметра колес на токарном станке

Назначение: Контроль диаметра колес по кругу катания после их обточки на токарном станке в условиях любых машиностроительных предприятий, а также локомотивных депо

Обозначение при заказе: Прибор БВ-4298

Технические характеристики:

Диапазон контролируемых колес по кругу катания, мм	800÷1200
Разность диаметров правого и левого бандажей, измеряемых по кругу катания у одной колесной пары, мм	0,5

Технические характеристики приведены для прибора, устанавливаемого на токарном станке А-1 в условиях локомотивных депо. Они могут быть изменены и адаптированы к условиям производства Заказчика в соответствии с конкретными техническими требованиями

Устройство и принцип работы

Прибор имеет два исполнения:

с одной измерительной станцией, переставляемой на разные каретки;
с двумя измерительными станциями, постоянно устанавливаемыми на разные каретки.

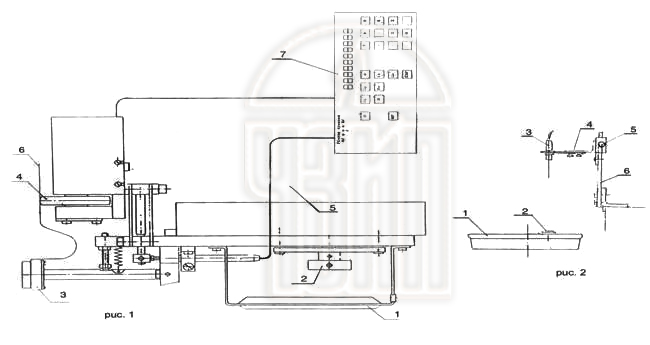

Измерительное устройство прибора (рис.1) устанавливается с помощью ручки 1 в державку 5, закрепленную в резцедержателе станка, и закрепляется с помощью стопора 2. С помощью механизмов подачи станка устройство перемещается так, чтобы ролик 3 установки базового размера 70 мм начал соприкасаться с внутренней гранью обточенного колеса 6, а измерительный ролик 4 был прижат к поверхности катания колеса с усилием, контролируемым по показаниям электронного блока 7. Ролик 4 связан с угловым фотоэлектрическим преобразователем, сигналы с которого поступают в электронный блок.

Для отсечки оборотов контролируемого колеса 1 (рис.2) устанавливается с помощью магнитов зеркало 2. Момент прохождения зеркала определяется с помощью датчика 3 оборотов колеса. Сигналы с датчика поступают в электронный блок. Для установки и закрепления датчика служат кронштейны 4, 6 и винт 5

Результаты измерения обрабатываются, запоминаются и выводятся на табло электронного блока

БВ-4303. Подналадчики для круглошлифовальных бесцентровых, токарных и сверлильно-фрезерно-расточных станков с ЧПУ, обрабатывающих центров, ГПМ и систем

Назначение: Контроль внутренних и наружных размеров деталей после их обработки на станках с выдачей в систему управления станками информации о необходимой подналадке оборудования

Обозначение при заказе: Прибор БВ-4303

Характеристики обрабатываемых деталей:

Квалитет допуска размеров по ISO 268-1	от IТ2 до IТ7
Отношение погрешности геометрической формы к допуску размера обрабатываемой детали	от 0,25 до 0,5
Отношение погрешности геометрической формы к допуску размера обрабатываемой детали наружных размеров внутренних размеров	от 10 до 300 от 15 до 300

Технические характеристики:

Принцип действия	индуктивный
Количество управляющих команд	от 3 до 6
Цена деления шкалы (дискретность), мкм: точной грубой	0,1 и 1,0 10,0
Дискретность цифрового отсчета, мкм	0,1
Диапазон показаний, мкм: по точной шкале по грубой шкале	+30 +300
Диапазон показаний цифрового отсчета, мкм	±999,9
Предел допускаемого размаха срабатывания команд, мкм	0,2
Предел допускаемой погрешности настройки команд, мкм	1,0
Предельная погрешность показаний, мкм, не более: на участке от -30 мкм до +30 мкм на всем диапазоне шкалы	0,3 3,0
Аналоговый выходной сигнал постоянного тока, В: чувствительность, мВ/мкм диапазон, В	20 9±0,1
Время готовности к работе, мин	5
Продолжительность непрерывной работы в течение суток, ч	16
Габаритные размеры электронного блока, мм	292х226х122
Масса электронного блока, кг	3,8

БВ-4304. Прибор для контроля деталей с непрерывной поверхностью (с навесной скобой)

Назначение: Микропроцессорный прибор активного контроля для круглошлифовальных станков

Обозначение при заказе: Прибор БВ-4304

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон диаметров контролируемых валов, мм	от 4 до 200
Диапазон показаний по шкале, мкм	60 и 600
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	4
Предельная погрешность срабатывания окончательной команды, мкм, не более	0,8
Предельная погрешность смещения настройки команд, мкм, не более	1,5
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА на участке от -30 мкм до +30 мкм	один переключающий контакт 500 0,3
Габариты электронного блока, мм	296x226x122
Масса электронного блока, кг	3,8

БВ-4305. Прибор для контроля деталей с непрерывной поверхностью

Назначение: Микропроцессорный прибор активного контроля для круглошлифовальных станков

Обозначение при заказе: Прибор БВ-4305

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон диаметров контролируемых валов, мм	от 2,5 до 200
Диапазон показаний по шкале, мкм	60 и 600
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	0,1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	4
Предельная погрешность срабатывания окончательной команды, мкм, не более	0,5
Предельная погрешность смещения настройки команд, мкм, не более	1,2
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА	один переключающий контакт 500
Габариты электронного блока, мм	296x226x122
Масса электронного блока, кг	3,8

БВ-4306. Прибор для контроля деталей с прерывистой поверхностью

Назначение: Микропроцессорный прибор активного контроля для круглошлифовальных станков

Обозначение при заказе: Прибор БВ-4306

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон диаметров контролируемых валов, мм	от 10 до 200
Диапазон показаний по шкале, мкм	60 и 600
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	4
Предельная погрешность срабатывания окончательной команды, мкм, не более	0,5
Предельная погрешность смещения настройки команд, мкм, не более	1,2
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА	один переключающий контакт 500
Габариты электронного блока, мм	296x226x122
Масса электронного блока, кг	3,8

БВ-4307. Прибор активного контроля для круглошлифовальных станков

Назначение: Контроль диаметров отверстий на внутришлифовальных станках

Обозначение при заказе: Прибор БВ-4307

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон размеров контролируемых отверстий, мм	от 10 до 200
Диапазон показаний по шкале, мкм	198 (от –99 до +99)
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	3-5
Предельная погрешность срабатывания окончательной команды, мкм, не более	0,5
Предельная погрешность смещения настройки команд, мкм, не более	1,2
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА Напряжение питания, В	один переключающий контакт 500 110/220

Функциональные возможности:

Индикация показаний с использованием светящихся шкал и цифрового дисплея.
Выдача управляющих команд (до 5) в виде замыкающих контактов реле или световых сигналов через оптронные развязки.
Цифровой код результатов измерения RS-232.
Использование развернутого меню с подсказкой оператору о последовательности действий при настройке прибора.
Наличие защиты от ударов по корпусу электронного блока.
Наличие защиты от колебаний сетевого напряжения.
Линеаризация характеристик индуктивных измерительных преобразователей.
Возможность контроля прерывистых поверхностей.
Наличие управляемой памяти измеренного ранее обрабатываемого диаметра при выводе измерительных наконечников из детали.

БВ-4308. Прибор активного контроля для плоскошлифовальных станков

Назначение: Контроль высоты деталей на плоскошлифовальных станках

Обозначение при заказе: Прибор БВ-4308

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон измерения, мм	450
Диапазон показаний по шкале, мкм	198 (от –99 до +99)
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	3-5
Предельная погрешность срабатывания окончательной команды, мкм, не более	1,0
Предельная погрешность смещения настройки команд, мкм, не более	2,0
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА	один переключающий контакт 2
Габариты электронного блока, мм	296x226x122
Масса электронного блока, кг	3,8

Функциональные возможности:

Индикация показаний с использованием светящихся шкал и цифрового дисплея.
Выдача управляющих команд (до 5) в виде замыкающих контактов реле или световых сигналов через оптронные развязки.
Цифровой код результатов измерения RS-232.
Использование развернутого меню с подсказкой оператору о последовательности действий при настройке прибора.
Наличие защиты от ударов по корпусу электронного блока.
Наличие защиты от колебаний сетевого напряжения.
Линеаризация характеристик индуктивных измерительных преобразователей.
Возможность контроля прерывистых поверхностей.
Наличие управляемой памяти измеренного ранее обрабатываемого диаметра при выводе измерительных наконечников из детали.

БВ-4309. Прибор активного контроля при сопряженном шлифовании

Назначение: Контроль диаметров валов при сопряженном шлифовании

Обозначение при заказе: Прибор БВ-4309

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон размеров контролируемых отверстий, мм	от 10 до 200
Диапазон показаний по шкале, мкм	198 (от –99 до +99)
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	3-5
Предельная погрешность срабатывания окончательной команды, мкм, не более	0,5
Предельная погрешность смещения настройки команд, мкм, не более	1,2
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА	один переключающий контакт 2

Функциональные возможности:

Индикация показаний с использованием светящихся шкал и цифрового дисплея.
Выдача управляющих команд (до 5) в виде замыкающих контактов реле или световых сигналов через оптронные развязки.
Цифровой код результатов измерения RS-232.
Использование развернутого меню с подсказкой оператору о последовательности действий при настройке прибора.
Наличие защиты от ударов по корпусу электронного блока.
Наличие защиты от колебаний сетевого напряжения.
Линеаризация характеристик индуктивных измерительных преобразователей.
Возможность контроля прерывистых поверхностей.
Наличие управляемой памяти измеренного ранее обрабатываемого диаметра при выводе измерительных наконечников из детали.

БВ-4310. Прибор осевой ориентации деталей на круглошлифовальных станках

Назначение: Управление автоматическим циклом осевой ориентации торцовых поверхностей валов на центровых и торцекруглошлифовальных станках, автоматах и полуавтоматах

Обозначение при заказе: Прибор БВ-4310

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Минимально допустимая скорость осевого перемещения торцевой поверхности, мм/с	0,7
Диапазон показаний по шкале, мкм	198 (от –99 до +99)
Цена деления шкалы, мкм	0,1; 1 и 10
Дискретность цифрового отсчета, мкм	1
Диапазон показаний цифрового отсчета, мкм	±999
Количество управляющих команд	3-5
Предел допускаемого размаха срабатывания окончательной команды, мкм, не более	1,0
Предел допускаемого смещения настройки команд, мкм, не более	4,0
Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм	20
Командные выходные реле: контактные группы по каждой команде разрывная мощность контактов при 220В переменного тока, ВА	один переключающий контакт 2
Габариты электронного блока, мм	296x226x122
Масса электронного блока, кг	3,8

Функциональные возможности:

Индикация показаний с использованием светящихся шкал и цифрового дисплея.
Выдача управляющих команд (до 5) в виде замыкающих контактов реле или световых сигналов через оптронные развязки.
Цифровой код результатов измерения RS-232.
Использование развернутого меню с подсказкой оператору о последовательности действий при настройке прибора.
Наличие защиты от ударов по корпусу электронного блока.
Наличие защиты от колебаний сетевого напряжения.
Линеаризация характеристик индуктивных измерительных преобразователей.

БВ-6425. Микропроцессорный блок управления для приборов активного контроля

Назначение: Комплектация приборов активного контроля на шлифовальных и хонинговальных станках-автоматах, полуавтоматах и станках с ЧПУ

Обозначение при заказе: Микропроцессорный блок управления БВ-6425

Технические характеристики:

Принцип действия	микропроцессорный индуктивный
Диапазон показаний по шкале, мкм	60 и 600
Цена деления шкалы, мкм	1 и 10
Дискретность цифрового отсчета, мкм	0,1
Диапазон показаний цифрового отсчета, мкм	± 999,9
Количество управляющих команд	4
Предельная погрешность срабатывания окончательной команды, мкм, не более	0,2
Габариты электронного блока, мм	292x226x122
Масса электронного блока, кг	3,8
